一、紅外熱成像實時在線智能監測系統介紹

隨著科技的不斷進步和發展，電力設備自動化控制和現場無人值守巳成為必然趨勢。目前，智能電網改造工程已經開展，要求建立監控集控中心，能夠?qū)斉潆姀S、變電站、輸配線路等關鍵設備的有關數據、環境參量、圖像進行監測，以便能夠?qū)崟r(shí)、直接地了解和掌握各個關鍵設備的情況，并及時對發生的情況做出反應, 以適應現代社會、現代電力行業監控智能化、集中化的發展需要。
紅外熱像診斷技術的應用，解決了設備運行中的大量熱性故障和缺陷問題，經濟效益和社會效益顯著。由于該技術是對設備表面輻射的紅外光像進行非接觸、遠距離熱成像檢測，不受電場干擾，因此具有直觀、準確、靈敏度高、快速、安全、應用范圍廣等特點，能從根本上改變?cè)缙谌斯ぱ矙z運行設備的故障和缺陷隱患診斷方式。
基于計算機網絡和互聯網的紅外熱成像在線智能監控系統在國民經濟各個優先域推廣應用，使傳統熱隱患設備的預防性試驗維修提高到預置狀態檢修，這對于提高設備的可靠性與有效性，提高企業運行經濟效益，降低維修成本都有很重要的意義。根據電力設備監控的實際情況，我公司設計了以紅外熱成像監控儀、可見光攝像儀組合構成的設備測溫監測器，利用熱成像原理，通過接受物體發射的紅外線，將被測目標物體表面的紅外輻射轉變成數字信號,以此來監測和識別設備溫度及其他異常事件。

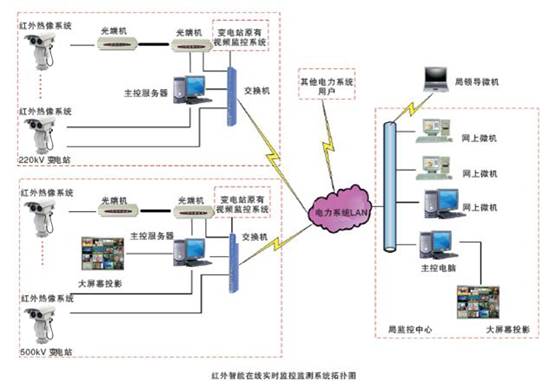

二、紅外熱成像實時在線智能監測系統架構

三、系統組成：

紅外熱成像實時在線智能監測系統由若干紅外熱成像測溫儀、云臺、網絡傳輸、監控中心工作站計算機組成；

監控工作站軟件（SCTI TOOLS）可對變電站內紅外熱成像測溫儀進行實時監控和管理，向監控中心實時發送監測報警和系統運行狀態信息，記錄監測數據（包括：熱圖像、錄像、檢測數據等），根據設定定時向監控中心傳送監測數據；

系統根據《電網視頻監控系統及接口技術規范》，提供ActivX控件。通過控件接口與紅外監控工作站軟件或紅外熱成像測溫儀通訊，實現監控用戶使用互聯網瀏覽器對變電站紅紅外熱成像測溫儀的視頻監測和云臺控制。

基于紅外熱成像的電力變電站遠程監控系統由全天候高性能雙光譜攝像機（紅外熱成像+可見光）與相應的計算機網絡組成，系統采用了先進的計算機視頻壓縮技術H264與網絡傳輸技術，只需通過RJ45標準以太網通訊接口，僅用“一根網線”就可實現遠程對雙視監測器控制（焦距、溫度校正）、傳輸紅外和可見光視頻、傳輸測溫?cái)?shù)據、控制云臺。

采用安防業內標準的H264視頻壓縮編碼技術，以及ONVIF網絡協議，為客戶節省網絡存儲等資源，也便于系統集成。

四、系統功能及優勢

1．雙光譜成像
系統采用雙光譜成像（即：紅外和可見光），彌補了可見光夜間以及惡劣環境下無法清晰成像的問題，而可見光圖像彌補了紅外圖像白天可識別性不足的問題，互相補充。

2．視頻顯示

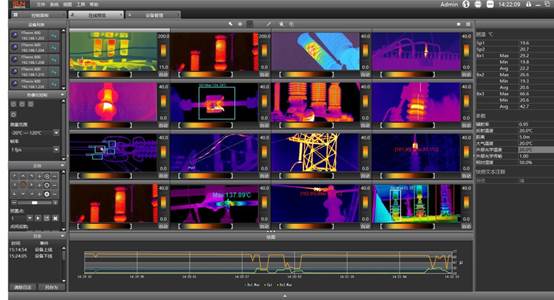

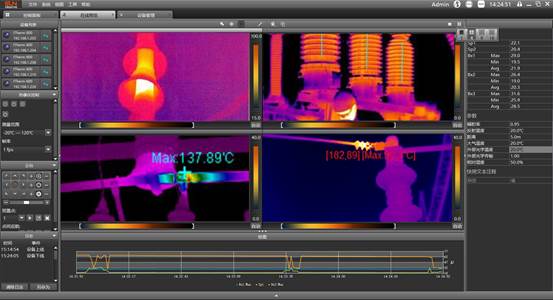

用戶可根據監測需求選擇或組合監控器顯示方式，如：4，9，16分屏，多頁顯示，視頻回放、電子地圖。

3．儀器前端測溫技術
可單工作，由前端熱像儀完成所有測溫工作，將紅外圖像及原始測溫?cái)?shù)據傳輸?shù)叫畔⒅行幕颥F(xiàn)場工作站，無信號壓縮、信號無損失、抗干擾性強，保證測溫?cái)?shù)據的準確性、穩定性

4.全實時圖像，圖像無延時現象
圖像幀率為每秒25幀，完全實時圖像，不會出現圖像停頓、圖像滯后以及跳躍感。避免了在操作人員進行云臺轉動控制和鏡頭焦距調節過程中，出現圖像滯后導致調節及觀測困難的情況。

5.測溫快速、準確，均勻性好
在隨著場景的變換過程中，系統總是在瞬間就能得到觀察到的場景所有溫度，圖像均勻性高，不會因?yàn)閳?chǎng)景的變化而產生測溫的差異。

6.紅外圖像壓縮及網絡傳輸
以太網連接方式，每臺都有單獨的URL，可通過以太網獨立尋址，可以組成一個監控網絡，不僅可以和整套控制系統配合使用，也可單獨使用，生成高分辨率熱圖像，對圖像中的每個像素點進行單測溫，支持25幀/秒可分析熱像輸出。

7.自動巡航
系統具備自動巡檢功能，可以在預定的時間內按照預先規定的巡檢行程監測所有設備的工作狀態，利用計算機系統的智能方式運作，無需看管而自動巡測。在巡檢過程中，一旦發現目標設備溫度異常，超過的預先設置的報警溫度，系統自動報警，存儲設備工作狀態熱圖，提示操作人員故障設備的具體位置信息，以便操作人員馬上排除故障并給出工作報告。

8.24小時全天候監測，無需任何光源，零照度、透煙霧、透水霧監測；IP66高防護等級，可在惡劣天氣下正常運行
系統能在惡劣的氣候環境中正常工作，具有較強的低溫環境防護，以及抗高溫、高濕度的性能。無論是刮風下雨，酷熱潮濕，還是低溫寒冷，都可以實現不間斷自動監測，保證在北方嚴寒地區以及南方的高溫酷熱地區的輸變電設備工作狀態監測正常進行。

9.管理功能
安全管理、各類事件的管理；海量存儲、系統設備的管理以及圖片、報表輸出

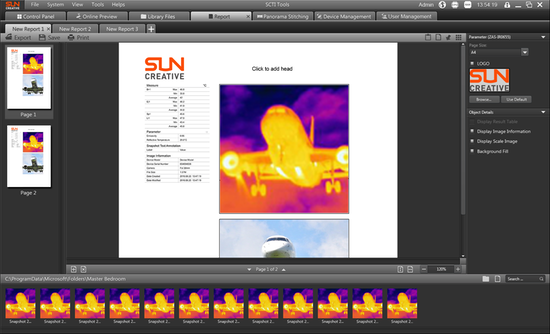

10.自動生成報表功能

11.系統集成方便
提供標準的SDK，可以方便的嵌入各類變電站綜合管理平臺

12.系統二次開發支持
儀器實時控制開發包；圖像處理開發包；紅外圖像變電設備智能識別開發包；客戶端遠程控制開發包；客戶端WEB遠程控制開發包；開發支持響應
